Ötvözött acél lánchevederek: 80-as és 100-as fokozat

Mik azok az ötvözött acél lánchevederek?

Ötvözött acél lánchevederek nagy teherbírású emelőegységek, amelyeket ipari alkalmazásokhoz terveztek, amelyek erősséget, tartósságot és megbízhatóságot követelnek meg extrém körülmények között is. Mindegyik heveder nagy szakítószilárdságú ötvözött acél láncszemekből készül, amelyek a felső láncszemekkel vannak összekötve, a munkavégeken pedig a végszerelvények – például horgok, gyűrűk vagy kapaszkodóhorgok. A szintetikus alternatívákkal ellentétben az ötvözött acél lánchevederek nem nyúlnak meg, nem kopnak ki vagy romlanak el, ha éles peremeknek, koptató felületeknek vagy magas hőmérsékletnek vannak kitéve, így az öntödék, acélmalmok, építkezések és nehéz gyártási környezetek szokásos választása.

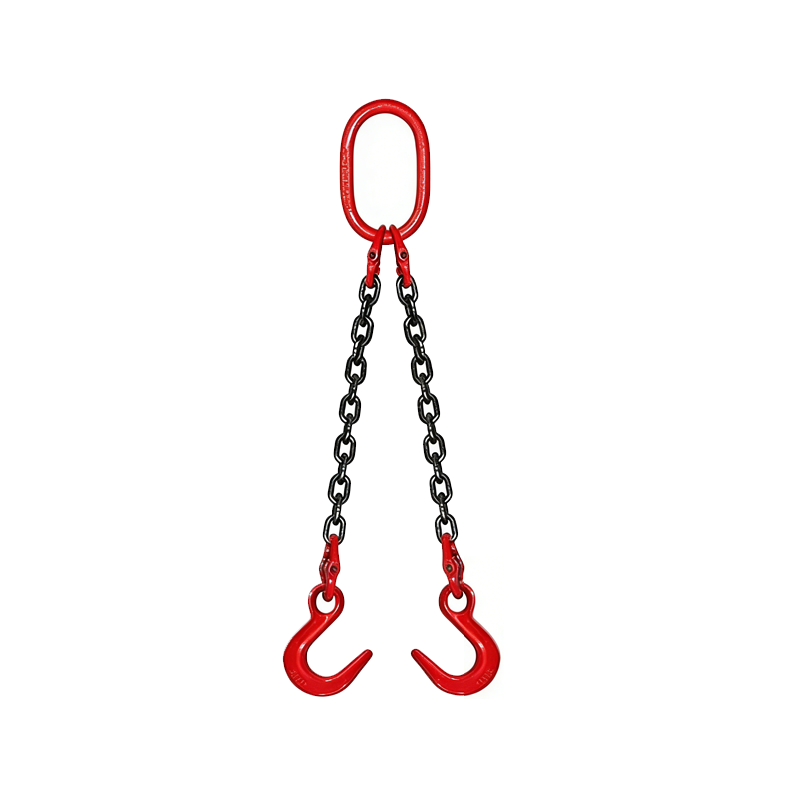

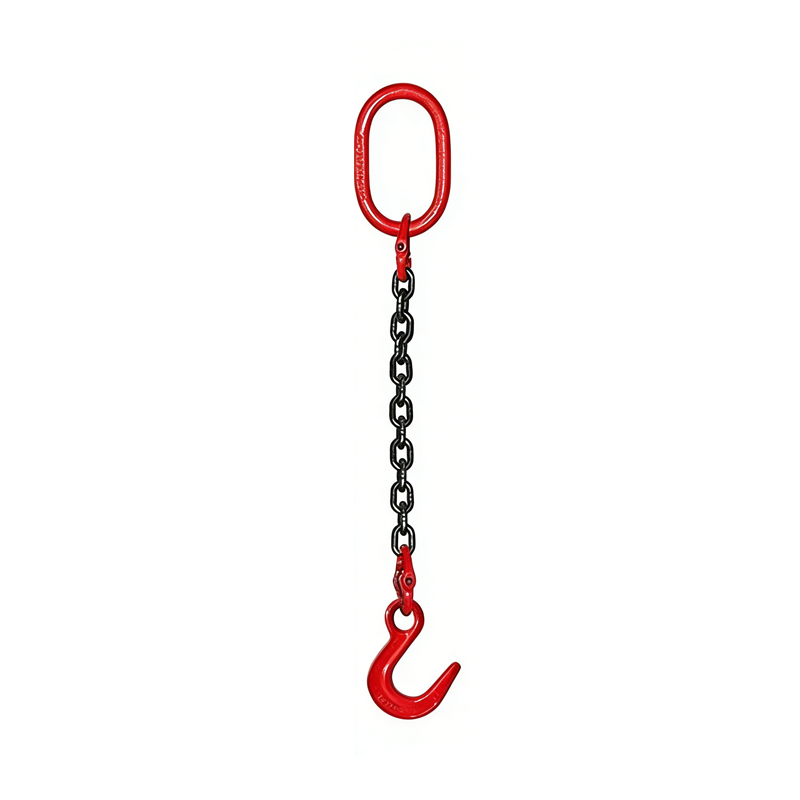

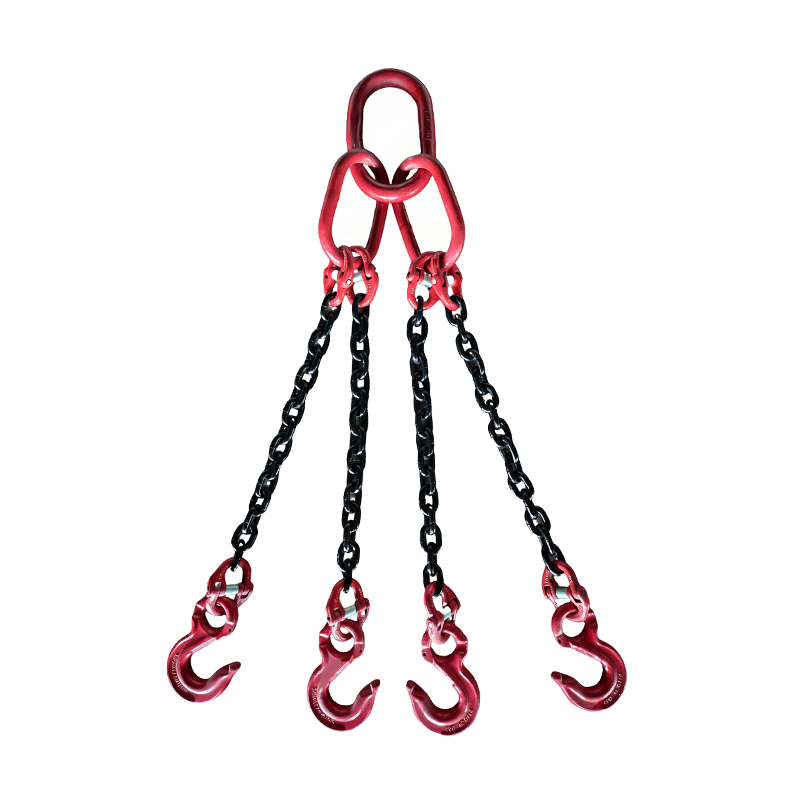

A lánchevederek négy elsődleges lábkonfigurációban állnak rendelkezésre: egylábú, kétlábú, háromlábú és négylábú . Az egyes konfigurációk eltérően osztják el a terhelést, és az emelendő tárgy alakja, súlya és egyensúlyi követelményei alapján kerülnek kiválasztásra. A egylábú heveder ideális az egyszerű függőleges emelésekhez, míg a többlábú hevederek kiváló teherszabályozást biztosítanak aszimmetrikus vagy túlméretezett rakományok esetén.

80. évfolyam vs. 100. évfolyam: Az alapvető különbségek megértése

A láncheveder minősége a lánc keresztmetszeti területéhez viszonyított minimális szakítóerőt jelenti – a magasabb minőség nagyobb szilárdságot jelent azonos átmérő mellett. Az ötvözött acél lánchevederek kiválasztásakor a 80. évfolyam és 100. évfolyam közötti választás az egyik legkritikusabb döntés, amely közvetlenül befolyásolja a munkaterhelési korlátokat, a heveder súlyát és a költséghatékonyságot.

A 80-as fokozatú lánchevederek régóta az ipari szabványok, és továbbra is széles körben használják az általános célú nehézemelésekhez. Kiváló szilárdságot, bizonyított előéletet és széles körű kompatibilitást kínálnak a legtöbb kötélzeti hardverrel. A 100-as fokozatú lánchevederek ugyanakkor körülbelül 25%-kal nagyobb üzemi terhelést biztosítanak azonos láncátmérő mellett – ami azt jelenti, hogy könnyebb, jobban kezelhető hevederszerkezettel nagyobb terheket is emelhet. Ez különösen értékes olyan műveleteknél, ahol a fúróberendezés fáradtsága, a beállítási sebesség és a felső daru kapacitása kulcsfontosságú tényezők. Mindkét minőség megfelel az EN 818-4, ASME B30.9 és GB/T 10051 szabványoknak, biztosítva a teljes nyomon követhetőséget és a terhelési tanúsítványt.

Magas hőmérsékletű emelés: Miért érdemes lánchevedereket használni az Excelben

Az ötvözött acél lánchevederek egyik legmeghatározóbb előnye a szintetikus vagy drótkötél alternatívákkal szemben, hogy kivételes teljesítményt nyújtanak magas hőmérsékletű emelőhevederként. A nejlon és poliészter hevederek már 80 °C hőmérsékleten elveszíthetik szerkezeti integritását, míg a drótkötélhevederek ki vannak téve a hő okozta kifáradásnak és a mag leépülésének. Ezzel szemben az ötvözött acél lánchevederek 400°C-ig terjedő hőmérsékleten történő folyamatos használatra vannak besorolva, a munkaterhelési határ megfelelő csökkentésével.

Az ASME B30.9 irányelvei szerint a láncheveder munkaterhelési határát csökkenteni kell, ha magas hőmérsékletű környezetben használják. A következő kedvezmények érvényesek általános iparági iránymutatásként:

• 200°C-ig: Nincs szükség a WLL csökkentésére
• 200°C és 300°C között: Csökkentse a WLL-t 10%-kal
• 300°C és 400°C között: Csökkentse a WLL-t 25%-kal
• 400°C felett: A hevedert használaton kívül kell helyezni, és a további használat előtt újra kell tanúsítani

Ez teszi az ötvözött acél lánchevedereket az egyetlen praktikus választássá a forró tuskó kezeléséhez az acélgyárakban, az öntödékben az olvadt formák átviteléhez, valamint a kemencével kapcsolatos emeléshez a kerámia- vagy üveggyártásban. Nagyon fontos, hogy a hevedereket a használat utáni ellenőrzés előtt hagyjuk lehűlni, mivel a hőterhelés kumulatív – minden egyes magas hőmérsékletű ciklus fokozatosan befolyásolja a hosszú távú munkaterhelést.

Végszerelvények és konfigurációs lehetőségek

Az ötvözött acél lánchevederek sokoldalúságát tovább bővíti a rendelkezésre álló végszerelvények választéka. A megfelelő szerelvény kiválasztása ugyanolyan fontos, mint a megfelelő fokozat és lábszám kiválasztása, mivel a nem megfelelő szerelvények veszélyeztethetik a biztonságot és a terhelés szabályozását.

Közös végű szerelvénytípusok

• Sling Hook (Slip Hook): Nagy torokból álló, jellemzően önzáró horgok, általános fejemelésre használatosak. A legtöbb szabványos alkalmazáshoz alkalmas.
• Önzáró kampó: Középen elfordul, és terhelés hatására automatikusan reteszelődik, megakadályozva a véletlen kioldást emelés közben. Elengedhetetlen dinamikus vagy erős vibrációjú környezetekben.
• Öntödei horog: Extra nagy toroknyílással rendelkezik, amelyet a terjedelmes rakomány rögzítési pontjainak befogadására terveztek, amelyet általában öntéshez és olvadt fém kezeléséhez használnak.
• Fogd horgot: Keskeny torokkal rendelkezik, amely közvetlenül a láncszemek közé csattan, lehetővé téve a heveder munkahosszának lerövidítését a névleges kapacitás csökkentése nélkül.
• Hosszúkás mester link: A felső gyűrű, amely az összes lábat a daru horgához vagy emelőhöz köti. A teljes szerelvényhez a megfelelő terhelési értékhez kell igazítani.

Többlábú hevedereknél a láb szöge jelentősen befolyásolja az effektív munkaterhelési határt. Ahogy a lábak közötti szög 60° fölé nő, a feszültség mindkét lábban élesen megemelkedik. Mindig olvassa el a tanúsított Grade 80 vagy Grade 100 lánchevederekhez mellékelt terhelési szögtényező táblázatot, hogy megbizonyosodjon az emelési geometriájának megfelelő WLL-ről.

Tanúsítási szabványok: EN 818-4, ASME B30.9 és GB/T 10051

A minősített ötvözött acél lánchevederek gyártása és tesztelése nemzetközileg elismert szabványok szerint történik, amelyek szabályozzák az anyagtulajdonságokat, a terhelésbiztos vizsgálatot, a jelölést és a nyomon követhetőséget. Annak megértése, hogy melyik szabvány vonatkozik az Ön régiójára vagy exportpiacára, elengedhetetlen a megfelelőség és a biztosítás szempontjából.

• EN 818-4: Az európai szabvány az általános emelési célokra szolgáló rövid lengőkaros lánchevederekhez. Tartalmazza a láncminőségeket, az összeszerelési vizsgálatokat, a jelölési követelményeket és a biztonsági tényezőket. Az EU piacain értékesített CE-jelölésű hevederekhez szükséges.
• ASME B30.9: A hevederek felépítését, rögzítését, használatát, ellenőrzését és karbantartását szabályozó amerikai szabvány – beleértve az ötvözött acél lánchevedereket is. Széles körben hivatkoznak az észak-amerikai ipari műveletekre.
• GB/T 10051: Kína nemzeti szabványa a lánchevederek emelésére, amely mind a kerek-, mind a rövid lengőkaros láncokra vonatkozik. A kínai szabályozási keretek szerint tanúsított emelési műveletekhez használt hevederekhez szükséges.

Minden megfelelő heveder azonosító táblával vagy tartós címkével van ellátva, amely felsorolja a heveder stílusát, a sorozatszámot, a láncméretet, a minőséget, a munkaterhelési határértéket és a gyártó adatait. Ez a teljes nyomon követhetőség lehetővé teszi a kezelők és a biztonsági vezetők számára, hogy pontos ellenőrzési feljegyzéseket és nyugdíjazási naplókat vezetjenek minden egyes hevederről a leltárukban – ez az OSHA előírások és az egyenértékű nemzetközi munkahelyi biztonsági kódok követelménye.

Ellenőrzési, karbantartási és nyugdíjazási kritériumok

A rendszeres ellenőrzés semmilyen emelési műveletnél nem alku tárgya. Az ötvözött acél lánchevedereket minden használat előtt ellenőrizni kell, és a használat gyakorisága, az alkalmazás súlyossága és a vonatkozó előírások szerint meghatározott időközönként alapos időszakos ellenőrzésnek kell alávetni. A legfontosabb mutatók arra vonatkozóan, hogy a hevedert ki kell venni a használatból, a következők:

• A láncszem kopása meghaladja a gyártó által megadott minimálisan megengedett vastagságot
• Repedések, bevágások vagy deformációk bármely láncszemben, fő láncszemben vagy végszerelvényben
• Az egyes láncszemek megnyúlása az eredeti hossz 3%-án túl
• Sérült, olvashatatlan vagy hiányzó azonosító címkék
• 400°C feletti hőmérsékletet jelző hőelszíneződés, utólagos újbóli tanúsítás nélkül
• Kémiai korrózió, lyukasztás vagy bármilyen felületi sérülés, amely veszélyezteti a kapcsolat integritását

A megfelelő tárolás meghosszabbítja a heveder élettartamát is. Az ötvözött acél lánchevedereket a kijelölt horgokon vagy állványokon tárolja – soha ne a padlón, ahol nedvességnek, vegyszereknek vagy járműforgalomnak vannak kitéve. Magas hőmérsékletű környezetben történő használat után hagyja teljesen kihűlni a hevedereket, mielőtt feltekerné és tárolná. A felületi korrózió megelőzése érdekében rendszeresen kenje meg a láncszemeket könnyű gépolajjal, különösen kültéri vagy magas páratartalmú alkalmazásoknál.

Az alkalmazáshoz megfelelő láncheveder kiválasztása

A megfelelő ötvözött acél láncheveder kiválasztása számos, egymástól függő tényező értékelését igényli. Használja a következő ellenőrző listát gyakorlati kiindulópontként, mielőtt bármilyen rendelést feladna vagy liftet kezdene:

• Rakomány tömege és súlypontja: Határozza meg a maximális terhelést, és biztosítsa, hogy a heveder WLL-je – a láb szögét figyelembe véve – megfelelő biztonsági ráhagyással meghaladja azt.
• Üzemi hőmérséklet: Ha az alkalmazás forró anyagokat vagy 200 °C feletti környezetet érint, magas hőmérsékletű emelőheveder konfigurációra van szükség Grade 80 vagy Grade 100 ötvözetlánccal. Alkalmazza a megfelelő WLL leértékelést.
• Láb konfiguráció: Egylábú kiegyensúlyozott függőleges emeléshez; két-, három- vagy négylábú hevederek széles, szabálytalan vagy több rögzítésű rakományokhoz.
• Végszerelvény típusa: A horog vagy gyűrű típusát illessze a rakomány rögzítési pontjának geometriájához és a véletlen kioldás kockázati szintjéhez.
• Megfelelőségi szabvány: Ellenőrizze, hogy melyik szabvány – EN 818-4, ASME B30.9 vagy GB/T 10051 – szükséges az Ön piaci vagy szabályozási környezetéhez.
• Lánc átmérője és hossza: Győződjön meg arról, hogy a heveder méretei megfelelnek a kötélzet geometriájának, anélkül, hogy egyetlen lábon sem lenne túlzott lazaság vagy túlfeszítés.

Kétség esetén forduljon szakképzett kötélzetmérnökhöz vagy a hevedergyártó műszaki csapatához. Az alulméretezett vagy helytelenül meghatározott láncheveder súlyos következményekkel jár – a megfelelő választás ugyanolyan fontos, mint a megfelelő használat. A Grade 80 és Grade 100 ötvözött acél lánchevederek az iparág legmegbízhatóbb eszközei az igényes emelőkhöz, és megfelelő specifikációval, ellenőrzési fegyelem és üzemeltetési gyakorlat mellett biztonságos, megismételhető teljesítményt nyújtanak több ezer emelési cikluson keresztül.
