A drótkötél-szerelvények és szerepük a kötélzetrendszerekben

Drótkötél szerelvények azok a hardverelemek, amelyek összekötik, lezárják és megfeszítik a drótkötél-szerelvényeket szerkezeti és mechanikai alkalmazások széles körében. Megfelelően meghatározott és megfelelően felszerelt szerelvények nélkül még a legjobb minőségű drótkötél is inkább kötelezettség, mint eszköz. Az emelési, kötélzeti, kikötési, felfüggesztési és biztonsági rendszerekben a szerelvények viselik a kötélről a rögzítési pontra vagy terhelésre átvitt teljes terhelést – ami azt jelenti, hogy minden gyengeség, helytelen beszerelés vagy a szerelvény kapacitása és a drótkötél szilárdsága közötti eltérés katasztrofális meghibásodáshoz vezethet. A rendelkezésre álló szerelvénytípusok, a különböző méretű acélkötelek közötti kölcsönhatások és a használatukra vonatkozó szabványok megértése alapvető tudás a mérnökök, a szerelők és a beszerzési szakemberek számára egyaránt.

Drótkötél szerelvények a hardverek széles családját öleli fel – többek között gyűszűket, drótkötél-bilincseket, csuklókapcsokat, hornyolt aljzatokat, ékhüvelyeket és mechanikus érvéghüvelyeket. Mindegyik szerelvénytípust a terhelés irányának, a telepítési környezetnek, a könnyű helyszíni összeszerelésnek és a szükséges csatlakozási hatékonyságnak egy meghatározott kombinációjához tervezték. A nem megfelelő szerelvénytípus kiválasztása egy alkalmazáshoz ugyanolyan veszélyes, mint egy nem megfelelő drótkötél-szilárdságú kötél kiválasztása, ami a teljes rendszer – a kötél és az összeillesztés – megértését teszi elengedhetetlenné a specifikációs döntés meghozatala előtt.

A drótkötél-szerelvények gyakori típusai és alkalmazásaik

A drótkötél-szerelvények mindegyik kategóriája külön funkcionális célt szolgál, és több típust rutinszerűen kombinálnak egyetlen kötélzet-szerelvényben, hogy elérjék a kívánt lezárási, beállítási és csatlakozási geometriát.

Gyűszűk

Gyűszűk are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Drótkötél kapcsok

A drótkötél-bilincsek – más néven drótkötél-bilincsek vagy U-csavarkapcsok – a leggyakrabban használt mechanikus drótkötél-szerelvények közé tartoznak a szemek és végződések kialakítására a területen. A szabványos klip egy U-csavarból, egy nyeregből és két anyából áll. A nyerget mindig a kötél éles (teherhordó) oldalára kell helyezni úgy, hogy az U-csavar a zsákutca fölött legyen. A széles körben hivatkozott „soha ne nyergess fel döglött lovat” szabály erre a kritikus telepítési irányra emlékezteti a szerelőket – a kapocs megfordítása akár 40%-kal csökkenti a csatlakozási hatékonyságot, és nyomó deformációt hoz létre a teherhordó szálakon. A biztonságos lezáráshoz szükséges kapcsok száma a kötél átmérőjétől függ, és olyan szabványok határozzák meg, mint például az ASME B30.9.

Kapcsok

Kapcsok are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Swaged és Socketless aljzatok

A kicsavart foglalatok úgy érik el a lezárást, hogy egy fém hüvelyt mechanikusan összenyomnak a kötélvég körül hidraulikus lengéscsillapító berendezéssel, állandó, nagy hatásfokú kapcsolatot hozva létre, amely jellemzően eléri a drótkötél névleges szakítószilárdságának 100%-át. Emiatt a felvonórendszerek, a tengeri kikötések és a darukon függő vezetékek esetében a squad-végződések az előnyben részesítettek, ahol maximális hatékonyságra és tiszta, alacsony profilú szerelvényre van szükség. A foglalat nélküli vagy gyantával öntött aljzatok ezzel szemben speciális felszerelés nélkül is telepíthetők – a kötélvéget a foglalat belsejében seprűvel rögzítik, és cink- vagy gyantakeverékkel rögzítik. Az öntött aljzatok szintén közel 100%-os hatékonyságot érnek el, és széles körben használják bányaemelésben és nehézemelésben, ahol a dugaszolóaljzatok terepen történő cseréje megvalósítható.

Az acélkötelek méretei és azok kapcsolata a szerelvényválasztással

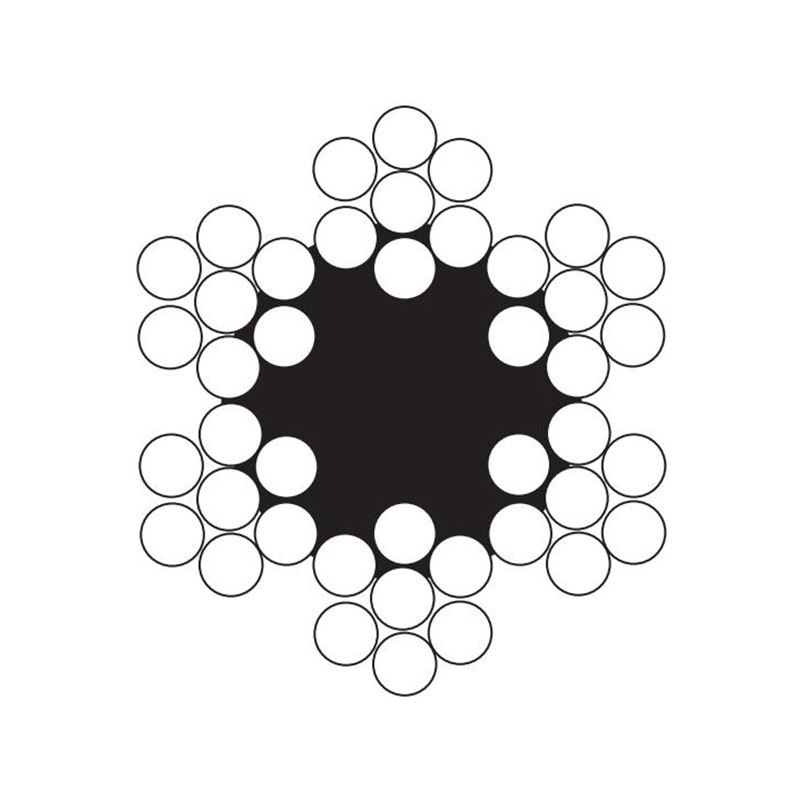

Az acélkötelek méretét elsősorban a névleges átmérő határozza meg, milliméterben vagy hüvelykben mérve, és további jellemzőjük a felépítés – a szálak száma, a szálankénti huzalok száma és a mag típusa. A gyakori konstrukciók közé tartozik a 6×19, 6×36 és 8×19, ahol az első szám a szálak számát, a második pedig a szálankénti vezetékeket jelöli. Ezek a konstrukciós változók befolyásolják a rugalmasságot, a kopásállóságot és a minimális hajlítási sugarat, amelyek mindegyike befolyásolja, hogy mely szerelvények kompatibilisek és hogyan kell méretezni őket.

Minden vasalat típust meghatározott kötélátmérő-tartományoknak megfelelő méretben gyártanak. A nagyobb kötélhez méretezett szerelvény használata kisebb kötélen túlzott belső mozgást és terhelés alatti elcsúszást eredményez. Ellenkező esetben, ha egy kötelet egy alulméretezett szerelvénybe erőltetünk, a telepítés során a külső vezetékek megsérülnek, és a csatlakozást is veszélyezteti. Az alábbi táblázat összefoglalja a gyakori acélkötél méreteket és az indikatív munkaterhelési tartományokat, hogy segítse az előzetes szerelvényválasztást:

Ezek a számok hozzávetőleges értékeket mutatnak a javított ekeacél (IPS) minőségű független drótkötélmaggal (IWRC) rendelkező kötelek esetében. A tényleges szakítószilárdság gyártótól, minőségtől és konstrukciótól függően változik. Mindig ellenőrizze a gyártó terhelési táblázatát, mielőtt meghatározza a szerelvényeket egy működő rendszerhez.

Drótkötél szilárdság és csatlakozási hatékonyság

A drótkötél szilárdságát a minimális szakítóerő (MBF) vagy katalógus szerinti szakítószilárdságként fejezzük ki, amely azt a húzóterhelést jelenti, amelynél a kötélszerelvény várhatóan meghibásodik laboratóriumi vizsgálati körülmények között. A gyakorlatban bármely kötélzetrendszerre alkalmazott üzemi terhelési korlát (WLL) ennek a számnak a töredéke, osztva egy biztonsági tényezővel, amely alkalmazásonként változik. Az ASME B30.9 és hasonló szabványok biztonsági tényezőket írnak elő, amelyek jellemzően 3,5:1 értéktől a hevedereknél normál emelési szolgáltatásban, 5:1 vagy magasabb arányig terjednek a személyszállító alkalmazásokhoz és a dinamikus lökésterheléses környezetekhez.

Kritikus, de gyakran figyelmen kívül hagyott változó a csatlakozási hatékonyság – a kötél katalógus szakítószilárdságának százalékos aránya, amelyet egy adott lezárási módszer ténylegesen biztosít. A különböző szerelvénytípusok eltérő hatékonyságot érnek el, és ezeket figyelembe kell venni a terhelési számításoknál:

• Kicsavart szerelvények és öntött aljzatok: 100%-os hatékonyság – a katalógus teljes szakítószilárdsága elérhető a végponton.
• Ék aljzatok: 75-90%-os hatásfok tervezéstől és kötélkonstrukciótól függően; a zsákutca végét megfelelően rögzíteni kell az áthúzás elkerülése érdekében.
• Drótkötél kapcsok (helyesen felszerelve): 80%-os hatékonyság a szabványos U-csavaros bilincs-szerelvényeknél, ha a szükséges minimális számú kapcsot megfelelő nyomatékkal használja.
• Kézzel illesztett szemek: 90-95%-os hatásfok a megfelelően kivitelezett szál- és drótkötél toldásoknál megfelelő kötélkonstrukciókban.

Ezek a hatékonysági értékek azt jelentik, hogy egy 12 mm-es, 93 kN szakítószilárdságú, drótkötélkapcsokkal lezárt kötél effektív lezárószilárdsága körülbelül 74,4 kN – ezt a csökkenést figyelembe kell venni annak meghatározásakor, hogy a szerelvény megfelel-e az előírt WLL-nek megfelelő biztonsági tényező mellett.

A drótkötél-szerelvényekre vonatkozó iparági szabványok

Az elismert szabványoknak való megfelelés nem kötelező a professzionális kötélzet- és emelőalkalmazásokban – ez jogi és szerződéses követelmény a legtöbb joghatóságban. A drótkötél-szerelvényeket és azok alkalmazását szabályozó elsődleges szabványok közé tartozik az ASME B30.9 (Slings), amely lefedi a drótkötélhevederek és végszerelvényeik tervezését, gyártását, tesztelését és használatát Észak-Amerikában. Az EN 13414 szabvány európai megfelelője a drótkötélheveder-szerelvényeknek, és meghatározza a szerelvényméreteket, az anyagkövetelményeket és a próbaterhelés vizsgálati protokolljait. Az OSHA 29 CFR 1926.251 speciális követelményeket ír elő az építőiparban használt kötélzet-berendezésekre vonatkozóan, beleértve a drótkötél-bilincsek számát és beépítési irányát a kötélátmérő alapján. A tengeri és tengeri alkalmazásokhoz az olyan osztályozó társaságok, mint a DNV GL, a Lloyd's Register és a Bureau Veritas további követelményeket tesznek közzé a korrózióvédelemre, az anyagtanúsítványokra és a kikötési, vontatási és emelési műveleteknél használt drótkötél-szerelvények időszakos ellenőrzésére.

Ellenőrzési, karbantartási és cserekritériumok

A drótkötél-szerelvények idővel kopásnak, korróziónak, kifáradásnak és deformációnak vannak kitéve, és egyetlen szerelvény sem maradhat üzemben strukturált ellenőrzési program nélkül. Alapkövetelmény a minden használat előtti szemrevételezés, de az alkalmazás gyakorisága és a környezet súlyossága alapján az illetékes személy által végzett időszakos részletes ellenőrzéseket is be kell ütemezni. A drótkötél-szerelvények kulcsfontosságú kiselejtezési kritériumai a következők:

• Bármely teherhordó alkatrész látható repedése, deformációja vagy megnyúlása, beleértve a bilincs csapjait, a foglalattesteket vagy a forgócsavar hengereit.
• Korróziós pontozás, amely bármely ponton az idom keresztmetszeti területét az eredeti méretének több mint 10%-ával csökkenti.
• A drótkötélkapocs végének megcsúszásának bizonyítéka, amelyet a nyereg melletti kötélfelületen bemetszések vagy mozgási jelek jeleznek.
• Hiányzó, lecsupaszított vagy alulnyomott anyák a drótkötélkapcsokon – minden anyát újra meg kell húzni a specifikációnak megfelelően az első terhelés után és a későbbi ellenőrzési időközönként.
• Minden olyan szerelvényt, amely ismert túlterhelésnek vagy lökésterhelésnek volt kitéve, tekintet nélkül a látszólagos vizuális állapotra, ki kell szerelni a forgalomból, és roncsolásos vizsgálatot kell végezni vagy el kell dobni.

A drótkötél-szerelvények precíz illesztése a használatban lévő acélkötél-méretekhez, annak ellenőrzése, hogy a szerelvény effektív drótkötél-szilárdsága megfelel-e minden terhelési és biztonsági tényező követelményének, valamint a vonatkozó szabványoknak való megfelelés a biztonságos, megbízható kötélzetrendszer kialakításának három pillére. Ebben a láncban egyetlen alkatrész sem fontosabb a másiknál ​​– a teljes szerelvény integritása egyformán függ a kötéltől, a szerelvényektől és a telepítés kompetenciájától.
